料位计

一、工作原理

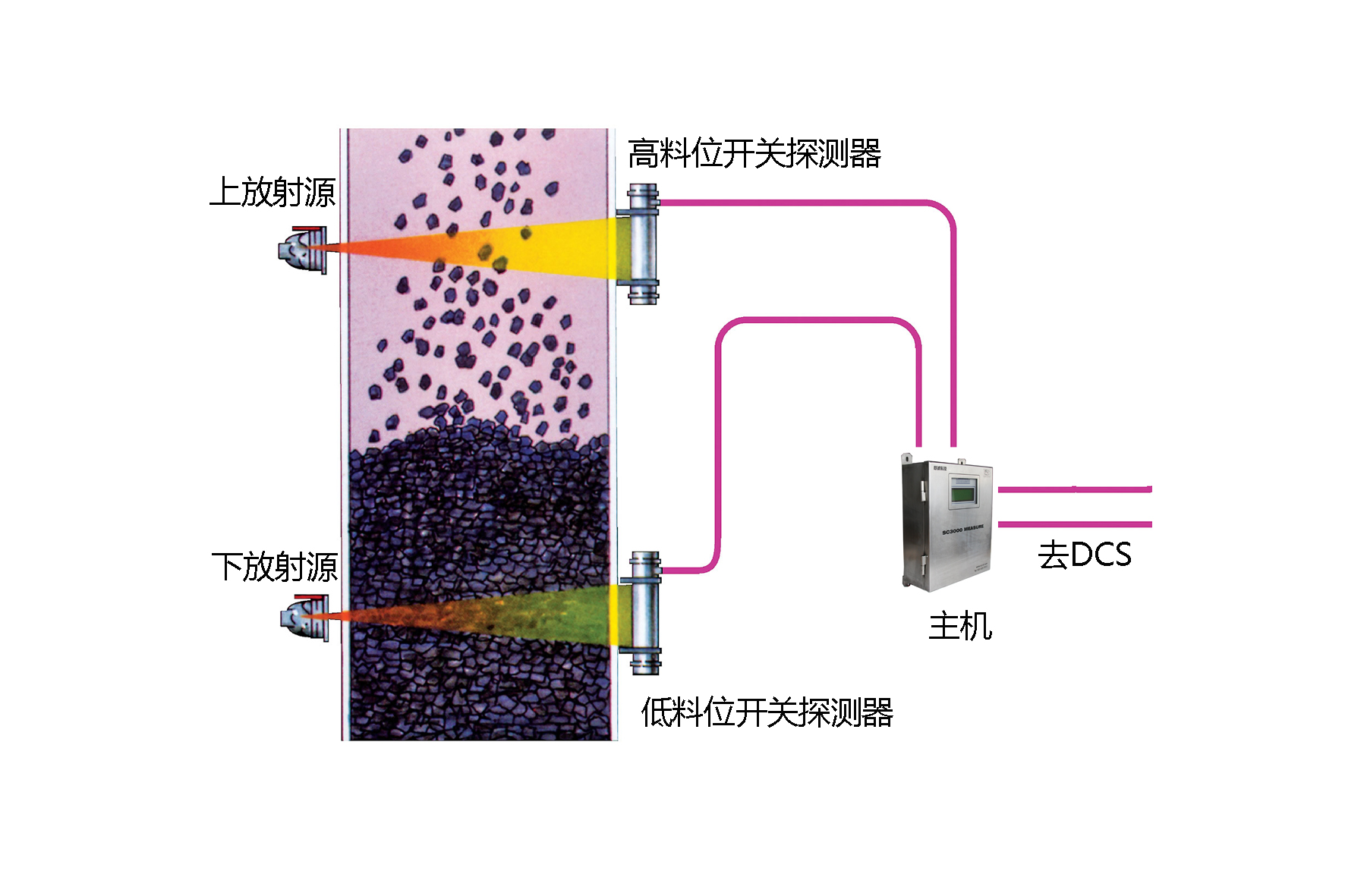

    放射源发出的γ射线穿过容器壁后,被容器内的被测介质部分或完全屏蔽。安装在容器另一侧的探测器接收到射线脉冲的多、少或有、无与容器内被测介质的料位的低、高或空、满成反比。脉冲信号经探测器、主机处理后，将代表被测容器内介质料位的低、高或空、满信号以数据或模拟方式输入到客户的PLC或DCS上进行显示或跟踪控制。

二、应用场所

    应用于化工、冶金、煤炭、矿山、水泥、医药等行业生产过程中，对各种密闭、高压、高温容器中液态或固态物料料位的在线、非接触式测量。

三、技术指标

1、放射源

核素：¹³⁷Cs、⁶⁰Co

活度：1-1000mCi（根据设备材质、壁厚、直径、压力、介质成分等技术参数具体计算）

半衰期：¹³⁷Cs：31年、⁶⁰Co：5.3年

防护容器材料：碳钢、铅、钨钢、贫铀等

防护容器表面剂量率：表面5厘米处≤25μSv/h

2、探测器

型号：CSDET/N50（用于开关量检测）、CSDET/P系列（用于连续料位检测）

类型：NaI晶体（CSDET/N50）、PVT晶体（CSDET/P系列）

外形尺寸：φ70×450（NaI晶体）、φ90×450+（PVT晶体）

外壳材料：304不锈钢（特殊应用场所可做防腐处理）

重量：7kg+

防爆等级：ExdⅡCT6

防护等级：IP65

信号输送能力：L≤1000m（选装信号增强模块可延长传输距离）

工作电源：24V DC

工作温度：-30～60℃（极端使用环境可选伴热或水冷处理）

存储温度：-40～70℃

工作湿度：95％（相对湿度）

3、主机

型号：CSML/A/B (A为19吋标准机箱式、B为壁挂式)

类型：智能型

外形尺寸：438×255×135mm（机箱式）、300×220×82mm（壁挂式）

外壳材料：304不锈钢（特殊应用场所可做防腐处理）

重量：3kg（机箱式）、7kg（壁挂式）

防护等级：IP20

通讯接口：RS232/RS485

信号输出类型：0～10V/4～20 mA

工作电源：220V/AC 50Hz

工作功耗：约15VA(AC)

工作温度：0～50℃（极端使用环境可选伴热或水冷处理）

存储温度：-40～70℃

工作湿度：80％（相对湿度）

4、检测指标

设备要求：100≤φ≤5000mm（特殊设备可做旁通、放射源内插等工艺处理）

测量范围：单根晶体0～3000m（用多根晶体及多枚放射源可无限延长测量范围）

测量精度：±1％

系统稳定性：平均周期≥10年

5、订货时需提供以下相关技术参数：

设备材质

设备壁厚

设备直径

保温层材质、厚度

内衬材质、厚度

导热层或水冷套厚度

设备内压力

设备内温度

测量范围
